29.07.2020 Fachinformation

DIN VDE 0100: Die Normenreihe für elektrische Sicherheit bei Installationen im Elektrohandwerk

In Deutschland wird das "Errichten von Niederspannungsanlagen" durch eine Vielzahl von VDE-Bestimmungen und DIN-Normen geregelt. Die bekannteste und wichtigste Normenreihe ist DIN VDE 0100 (VDE 0100). Sie gilt für zahlreiche Anwendungsbereiche und ist so aufgebaut, dass Planer und Errichter von Niederspannungsanlagen systematisch vorgehen können.

Elektrizität ist allgegenwärtig. Licht, Maschinen und Autos – ohne elektrischen Strom wäre unser Leben nicht das, was wir als selbstverständlich wahrnehmen. Und trotzdem die Anwendung im industriellen und privaten Bereich durch die Entwicklung neuer Technologien weiter zunimmt, zeigt die langjährige Statistik zu Stromunfällen in Deutschland, dass gleichzeitig die Sicherheit weiter zugenommen hat.

Einen bedeutenden Beitrag leistet hierbei die Normenreihe DIN VDE 0100. Erarbeitet werden die jeweiligen Normen im Expertengremium DKE/K 221.

Kontakt

Dirk Barthel
Zuständiges Gremium

Verwandte VDE-Themen

Was ist die Normenreihe DIN VDE 0100?

In Deutschland spielen die Normen der Normenreihe DIN VDE 0100 „Errichten von Niederspannungsanlagen“ eine für die Planung, Errichtung und Prüfung von Niederspannungsanlagen herausragende Rolle und sind anzuwenden auf das Errichten von elektrischen Anlagen bis einschließlich 1 000 V Wechselspannung und 1 500 V Gleichspannung.

Ziel Normenreihe DIN VDE 0100 ist es, die Sicherheit und richtige Funktion für die beabsichtigte Verwendung zu erreichen.

Was sind die Anwendungsbereiche der DIN VDE 0100?

Die wesentlichen Anwendungsbereiche der DIN VDE 0100 sind unter anderem Wohnungsanwesen, Gewerbeanwesen, öffentliche Anwesen, Industrieanwesen, landwirtschaftliche und gartenbauliche Anwesen, Fertighäuser, Caravans, Campingplätze und ähnliche Plätze, Baustellen, Ausstellungen, Messen und andere vorrübergehend errichtete Anlagen, nicht öffentliche Beleuchtungsanlagen im Freien und ähnliche Anlagen, medizinisch genutzte Bereiche, bewegliche oder transportable elektrische Anlagen, Marinas, Photovoltaikanlagen, Niederspannung-Stromerzeugungsanlagen.

Erweiterter Anwendungsbereich der DIN VDE 0100

Außerdem ist DIN VDE 0100 für folgende Anlagen und Bereiche anzuwenden:

  • Stromkreise, die mit Nennspannungen bis einschließlich AC 1000 V oder DC 1500 V versorgt werden
  • Stromkreise, die mit Spannungen über AC 1000 V betrieben werden und über Anlagen mit Nennspannungen bis AC 1000 V versorgt werden (zum Beispiel Beleuchtungsanlagen mit Entladungslampen, elektrostatische Sprühanlagen). Die innere Verdrahtung der Geräte ist davon ausgenommen.
  • Für alle Verdrahtungen sowie Kabel- und Leitungsanlagen, die nicht durch entsprechende Gerätenormen abgedeckt sind.
  • Für alle Verbraucheranlagen außerhalb von Gebäuden.
  • Für feste Kabel und Leitungsanlagen für die Informations- und Kommunikationstechnik, Meldung, Steuerung und ähnliches. Die innere Verdrahtung der Geräte ist davon ausgenommen.
  • Erweiterung oder Änderung von Anlagen und ebenso von Teilen bestehender Anlagen, die von einer Erweiterung oder Änderung beeinflusst sind.

Auszug aus: Kiefer, Gerhard und Schmolke, Herbert: VDE 0100 und die Praxis. Wegweiser für Anfänger und Profis. (VDE VERLAG, 2014)

Wo ist die Normenreihe DIN VDE 0100 nicht anzuwenden?

Für einige Anlagen, die mit Niederspannung betrieben werden, gilt DIN VDE 0100 nicht, da die Forderungen in besonderen Bestimmungen enthalten sind. Dazu gehören unter anderem DIN EN 51072 (VDE 0108-100) (Sicherheitsbeleuchtungsanlagen), DIN EN 60204-1 (VDE 0113-1) (Sicherheit von Maschinen), DIN EN 50628 (VDE 0118-10) (Anlagen im Bergbau und unter Tage) und DIN EN 60079-14 (VDE 0165-1) (Anlagen in gasexplosionsgefährdeten Bereichen).

Weitere Anwendungsbereiche, bei denen die DIN VDE 0100 nicht anzuwenden ist

DIN VDE 0100 gilt nicht für:

  • elektrische Bahnanlagen (einschließlich Fahrzeuge und Signaltechnik)
  • elektrische Betriebsmittel von Kraftfahrzeugen (einschließlich Elektroautos)
  • elektrische Anlagen an Bord von Schiffen sowie auf beweglichen und fest verankerten Plattformen vor Küsten
  • elektrische Anlagen von Flugzeugen
  • öffentliche Straßenbeleuchtungsanlagen, die Teil des öffentlichen Versorgungsnetzes sind*
  • Anlagen im Bergbau, Tagebau und in Steinbrüchen
  • Betriebsmittel zur Funk-Entstörung, es sei denn, dass diese die Sicherheit der elektrischen Anlagen beeinflussen
  • Elektrozaunanlagen
  • Blitzschutzanlagen von Gebäuden

* Für andere Beleuchtungsanlagen im Freien gilt DIN VDE 0100-714

Weiterhin ist nicht vorgesehen, DIN VDE 0100 anzuwenden für:

  • öffentliche oder privat betriebene Versorgungsnetze zur Verteilung elektrischer Energie
  • die Stromerzeugung, Stromübertragung und ihre Hilfseinrichtungen für öffentliche oder private Versorgungsnetze

Auszug aus: Kiefer, Gerhard und Schmolke, Herbert: VDE 0100 und die Praxis. Wegweiser für Anfänger und Profis. (VDE VERLAG, 2014)


Elektroarbeiten Werkzeug
Wellnhofer Designs / stock.adobe.com

Expertengremium DKE/K 221 Elektrische Anlagen und Schutz gegen elektrischen Schlag

Das Expertengremium mit seinen Unterkomitees ist für die Ausarbeitung von Normen für die Sicherheit und zusammenhängenden Fragen für elektrische Niederspannungsanlagen von Gebäuden zuständig.

Darüber hinaus ist das Expertengremium zuständig für die Normen mit Pilotfunktion, die den Schutz gegen elektrischen Schlag sowohl für Anlagen als auch für Betriebsmittel behandeln.

Zum Expertengremium DKE/K 221

Wie ist die Normenreihe DIN VDE 0100 aufgebaut?

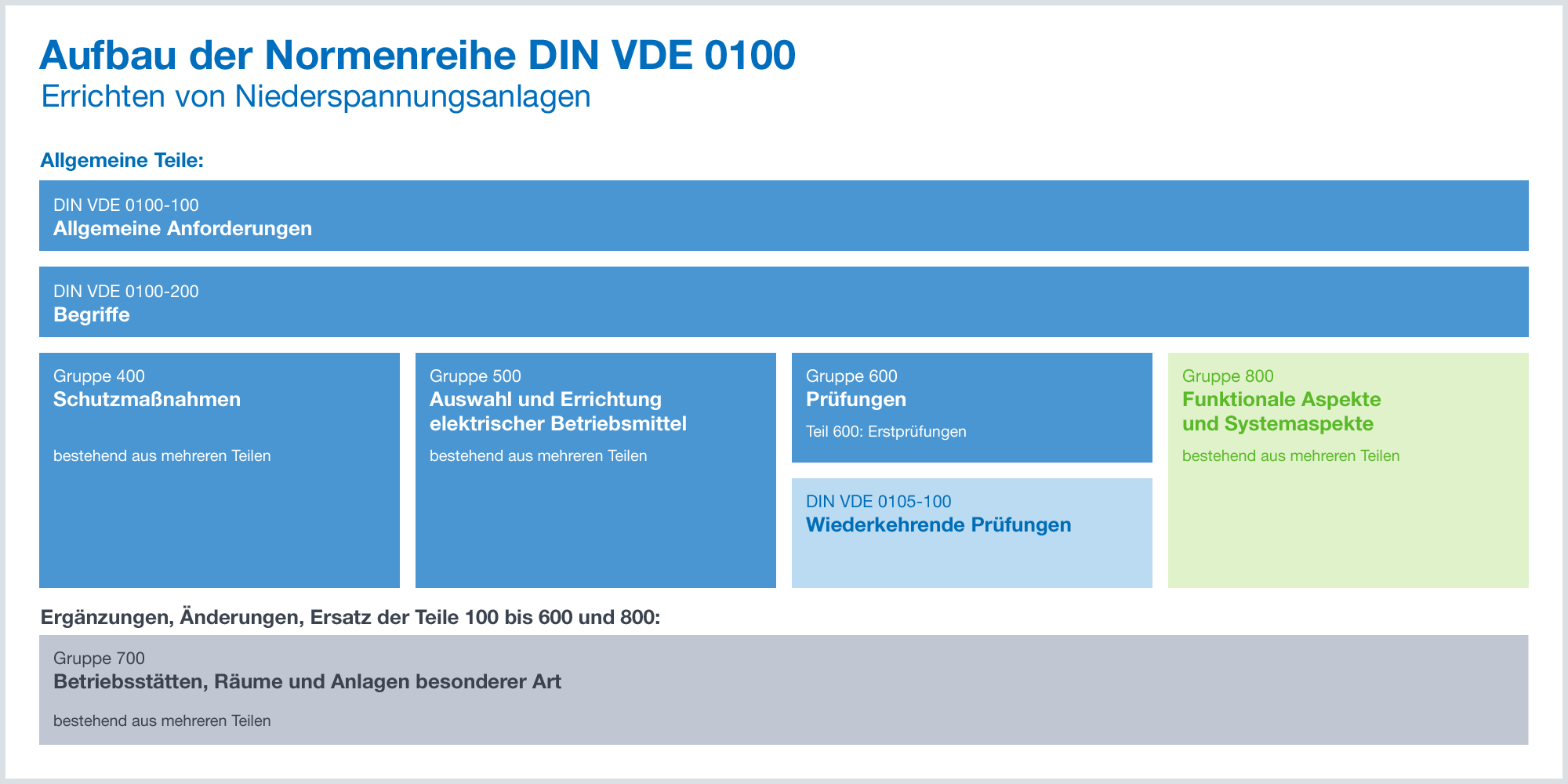

Aufbau der Normenreihe DIN VDE 0100

Aufbau der Normenreihe DIN VDE 0100

| VDE|DKE

Der Aufbau der Normenreihe DIN VDE 0100 ist so gehalten, dass Planer bzw. Errichter einer Anlage systematisch vorgehen können.

Die Normenreihe beginnt mit dem Anwendungsbereich für die gesamte Normenreihe in DIN VDE 0100-100 und den in dieser Norm enthaltenen Grundsätzen, die nicht Gegenstand häufiger Änderungen durch technische Entwicklungen sind, sowie der Bestimmung allgemeiner Merkmale.

Darauf folgt – wenn erforderlich – mit DIN VDE 0100-200 der Teil, der die Begriffe beinhaltet.

Detaillierter sind in der Normenreihe die Anforderungen an folgende Themen beschrieben:

  • Gruppe 400: Planen unter Berücksichtigung der erforderlichen Schutzmaßnahmen
  • Gruppe 500: Auswählen und Errichten elektrischer Betriebsmittel
  • Gruppe 600: Prüfen der elektrischen Anlage vor der Erstinbetriebnahme zum Nachweis der Konformität

Die Gruppe 700 beschreibt spezielle Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art – basierend auf den Anforderungen der allgemeinen Teile 100 bis 600.

Diese speziellen Anforderungen ergänzen, ändern oder ersetzen somit bestimmte Anforderungen der allgemeinen Teile der Normenreihe DIN VDE 0100 zum Zeitpunkt der Veröffentlichung des jeweiligen Teils aus der Gruppe 700. Fehlende Verweise in der Gruppe 700 auf einen allgemeinen Teil oder Abschnitt daraus bedeuten, dass die allgemeinen Anforderungen der Normenreihe unverändert anzuwenden sind.

Die Gruppe 800 ist neu hinzugekommen und thematisiert Funktionale Aspekte wie beispielsweise Betrachtungen zur „Energieeffizienz“ oder zu „Intelligenten Niederspannungsanlagen“ (= kombinierte Erzeugungs- und Verbrauchsanlagen).

Abgerundet werden die Anforderungen durch informative Hinweise, die in Beiblättern allgemein zur Normenreihe oder speziell zu bestimmten Normenteilen der DIN VDE 0100 veröffentlicht sind. Zum „Errichten von Niederspannungsanlagen“ sind ca. 60 einzelne Dokumente (Normen, Vornormen, Anwendungsregeln und Beiblätter) zu beachten.
