Gleichstrom: Chancen für Industrie, Energiewende, Elektromobilität und das eigene Zuhause

Ohne Strom steht die Welt still, egal mit welcher Stromart das moderne Leben elektrifiziert ist. Aufgrund des technologischen Fortschritts und wesentlicher Vorteile gegenüber Wechselstrom, nimmt die Bedeutung für Gleichstromanwendungen, über zahlreiche Branchen hinweg, immer weiter zu. Für die Normung ergeben sich daraus neue Herausforderungen – insbesondere im Hinblick auf vorhandene und neue Schutzkonzepte.

In den öffentlichen Stromnetzen fließt Wechselstrom, der sich im Stromkrieg zwischen Edison und Westinghouse am Ende des 19. Jahrhunderts gegenüber Gleichstrom durchsetzen konnte. Viele der modernen Geräte brauchen jedoch Gleichstrom.

Wechsel- und Gleichrichter wandeln Strom bedarfsgerecht um. Doch Umwandlung kostet Energie. Durch neue Technologien und die aktuelle Forschung kann Gleichstrom einen wichtigen Beitrag zur Energiewende leisten.

Aber er birgt auch Gefahren: Gleichstrom kann für den Menschen ebenso lebensgefährlich sein wie Wechselstrom – jedoch anders gefährlich. Experten erarbeiten daher Normen und Standards für den sicheren Umgang mit Gleichstrom.

Kontakt

Henriette Boos
Zuständiges Gremium

Wie alles begann ...

Werner von Siemens

... stellte 1867 sein dynamoelektrisches Prinzip, nach dem bis heute ein Fahrraddynamo funktioniert. Mit diesem Generator, auch alltagssprachlich und im Auto als „Lichtmaschine“ bezeichnet, ließ sich erstmals Gleichstrom in großen Mengen erzeugen. Das war ein Durchbruch für die Beleuchtung in Häusern und Straßen, aber auch Grund für den Stromkrieg, der um 1890 zwischen zwei Unternehmen um einen Industriestandard tobte.

Thomas Alva Edison

... hielt in den USA ein Patent auf seine Kohlefadenglühlampe, für deren Vermarktung er ab 1882 kleine lokale Kraftwerke zur Stromerzeugung errichtete. Dampfmaschinen trieben Gleichstromgeneratoren an, die den Strom erzeugten. Edison setzte dabei auf 110 Volt Gleichspannungsnetze, die jedoch den Nachteil hatten, dass sie den Strom lediglich über 1,5 Kilometer transportieren konnten.

George Westinghouse

... baute ebenfalls lokale Stromnetze auf und setzte auf Wechselspannung. Diese hatte der frühere Edison-Mitarbeiter Nikola Tesla mit der Entwicklung des Mehrphasen-Wechselstrommotors 1887 erfunden. Die Wechselspannung hat den Vorteil, dass man sie mit den 1883 von Lucien Gaulard und John Dixon Gibb konstruierten Transformatoren über größere Entfernungen transportieren konnte.

Stromkrieg

Westinghouse aber fehlte das Schlüsselprodukt – die Glühbirne. Kurzerhand kaufte er ein Unternehmen, das Glühlampen herstellte, sich allerdings noch in einem Patentstreit mit Edison befand. Westinghouse siegte im Patentstreit und konnte sein Stromnetz nun ebenfalls mit dem Leuchtmittel vermarkten. Denn einer Glühlampe war es damals egal, ob sie mit Gleich- oder Wechselstrom betrieben wurde. Es entbrannte ein erbitterter Meinungskrieg um die Behauptung, ob Wechselstrom gefährlicher als Gleichstrom sei.

Gewinner

Letztlich war George Westinghouse der geschicktere Unternehmer von beiden. Er baute ein Wasserkraftwerk an den Niagarafällen und leitete den Strom ins 40 Kilometer entfernte Buffalo. Danach setzte sich der Wechselstrom für die Netzübertragung durch.

Was ist Gleichstrom und was unterscheidet ihn vom Wechelstrom?

gleichstrom-wechselstrom-unterschied

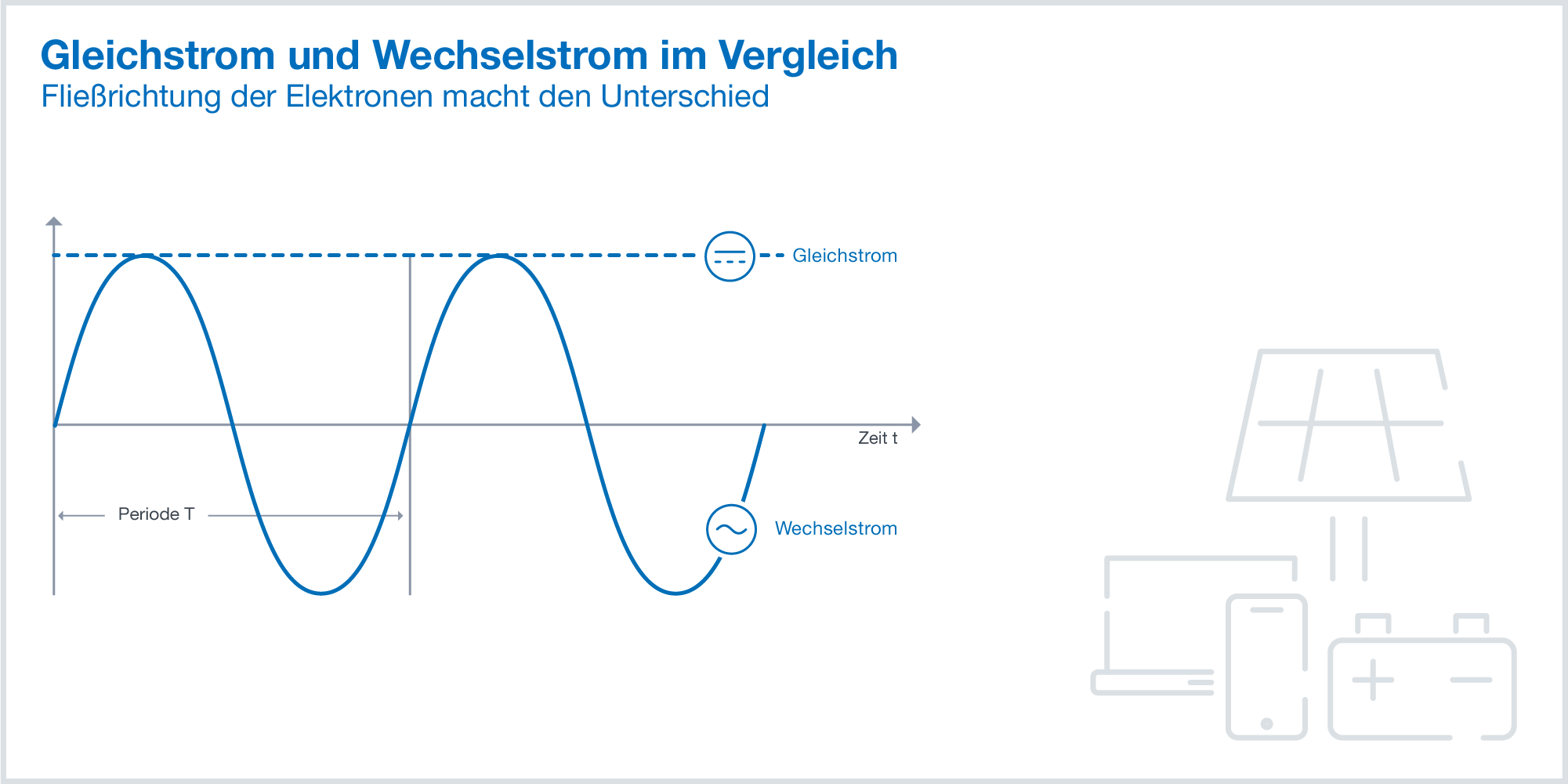

Fließrichtung der Elektronen und Schaltzeichen von Gleich- und Wechselstrom
